52.17 - Fire Protect-SW EI60 inspectiedeur mét slot / Schachtwand

Productomschrijving

• Verschillende plaatsingen, onafhankelijk van de dikte van de muur
• Luikvleugel afneembaar voor muurmontage
• Door het oppervlak zonder schachtschroefkoppen, zorgt het luik voor minder afdichtwerk.
• Met afdichtingsstrip rondom, rookdicht en gecontroleerde geluidsisolatie

Omschrijving van het product

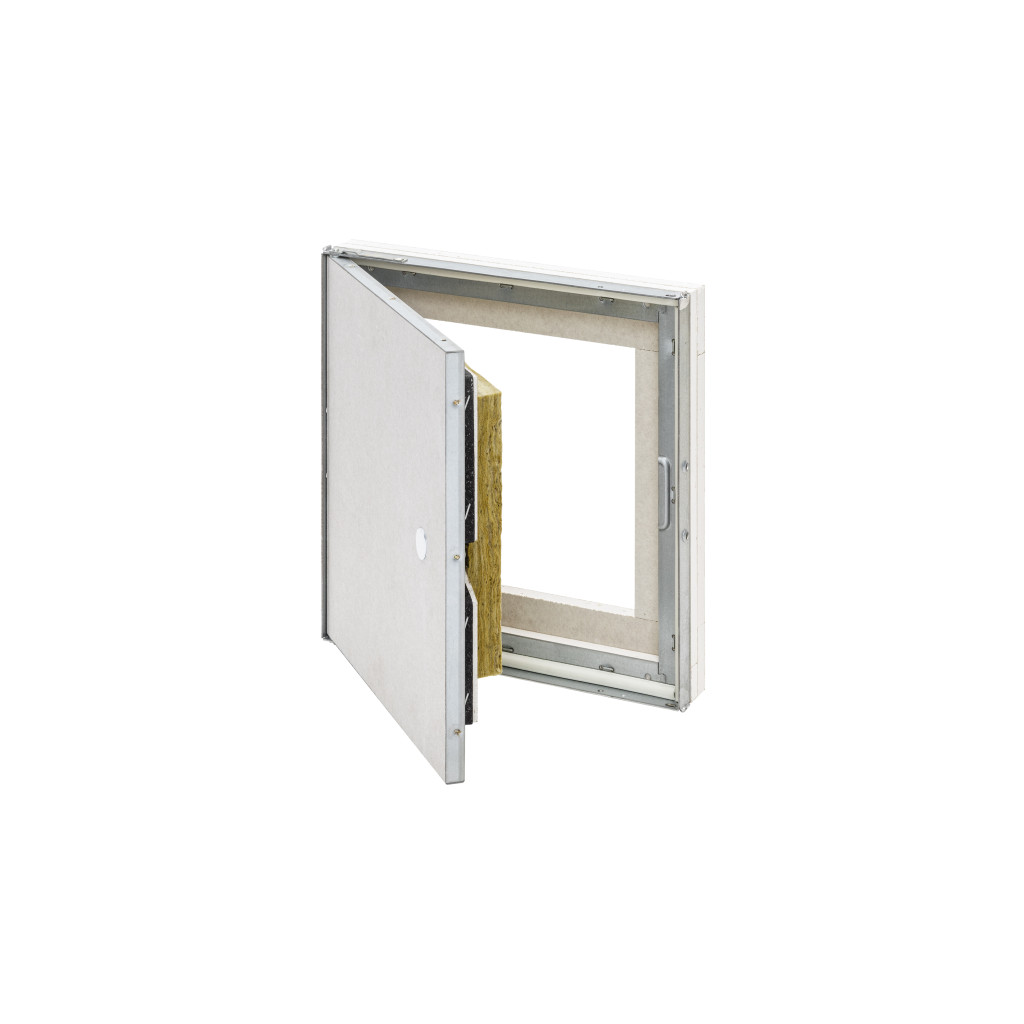

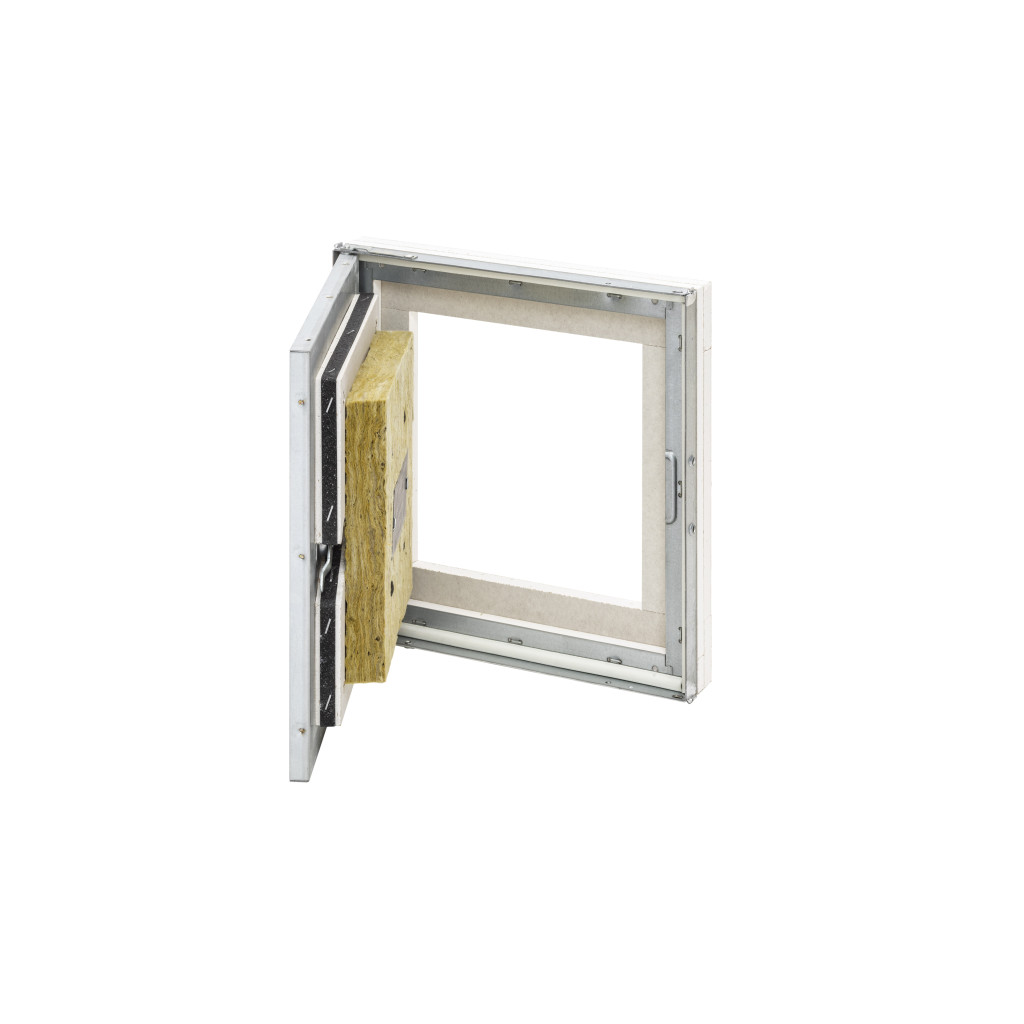

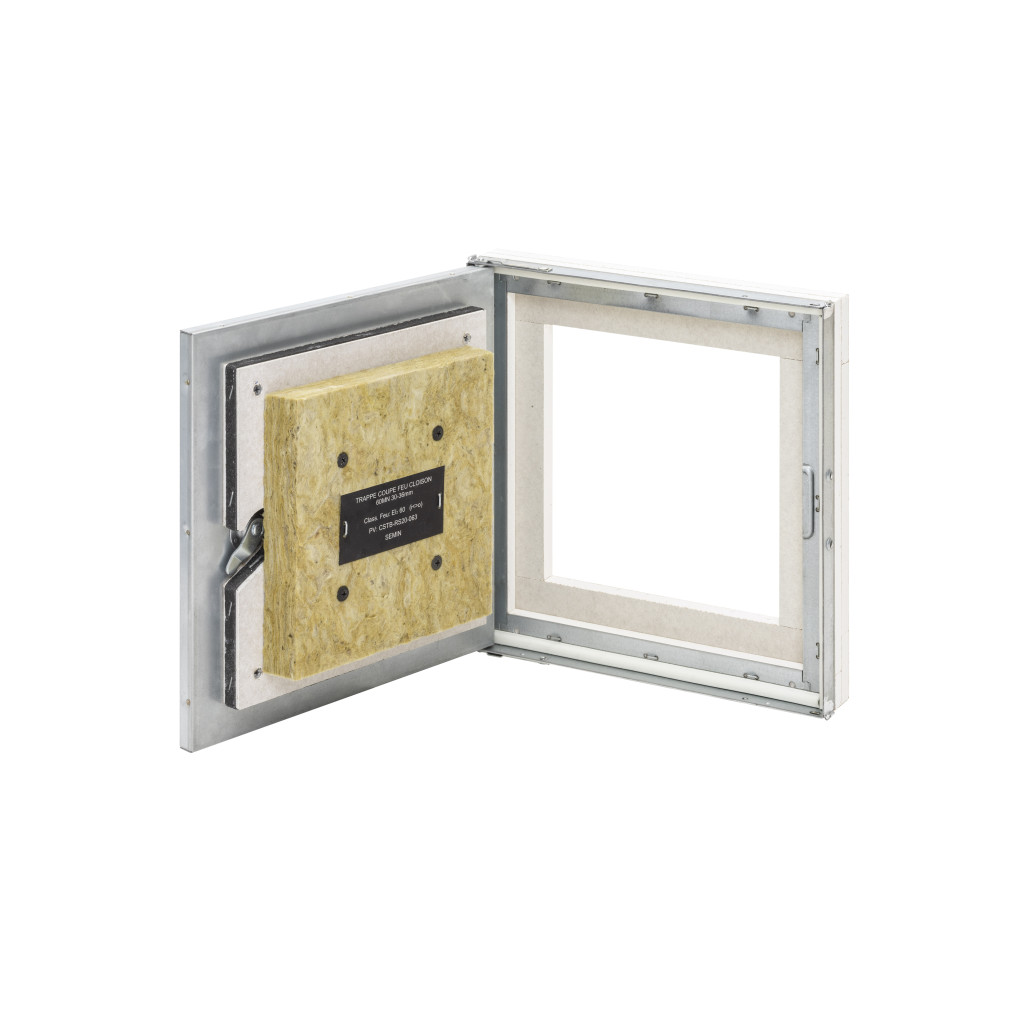

Het inspectieluik FireProtect-SW60 is uitermate geschikt voor gebruik in schachtwandsystemen, installatiekanalen en

bekledingen van holle muren. Het montageframe en de luikvleugel zijn gemaakt van gegalvaniseerd plaatstaal, aan

de achterzijde versterkt met brandwerende panelen. Het frame bevat een holle afdichtingsstrip rondom. Het luik is zo

rookdicht. De luikvleugel kan worden verwijderd voor de montage en de vooraf aangebrachte verzonken gaten in het

montageframe vergemakkelijken de montage in de muur. Na de installatie wordt de luikvleugel blijvend bevestigd.

Door een oppervlak zonder schachtschroefkoppen, zorgt het luik voor minder tijdrovend afdichtwerk.

Geleverde onderdelen

• Inspectieluik met brandbeveiliging
• Vierkante sleutel
• Kap in RAL9016, apart geleverd in een zak, te plaatsen door de klant
• Haakse montageset van staal
• Montagehandleiding

Montage en bevestiging

Geschikt voor muurmontage in een holle wand vanaf een plaatdikte van 2x15 mm De luikvleugel wordt eerst

verwijderd om het montageframe te plaatsen. Het montageframe wordt vanaf de voorzijde gemonteerd door het in de

eerder aangebrachte opening te steken. Nadat het frame is uitgelijnd, wordt het aan de zijkanten vastgezet met

snelmontageschroeven. De bevestiging wordt uitgevoerd volgens de montagehandleiding. De deurvleugel wordt

geplaatst en vervolgens worden de oppervlakken afgewerkt.

Pleister- en verfwerkzaamheden

Belangrijk: de dikte van de bekleding die op de luikvleugel wordt aangebracht mag niet groter zijn dan 0,6 mm.

Anders verschuift de bekleding tijdens het openen en sluiten. Breng de poriënafsluiting aan in de naad tussen het

montageframe en de opening in de constructie, verf deze en de luikvleugel vervolgens apart. Verwijder alle resten

van de poriënafsluiting en de verf volledig. Metalen oppervlakken moeten schoon zijn. Voer vervolgens een

werkingstest uit: openen en sluiten van het luik.

Reiniging en onderhoud

De elementen die het inspectieluik vormen, moeten droog worden gereinigd of met standaard, zachte

reinigingsmiddelen. Het luik moet altijd goed dicht blijven. Controleer indien nodig de goede werking van het hang- en

sluitwerk en smeer het licht. Reinig en onderhoud de afdichting. Verder vereist het inspectieluik geen onderhoud.
